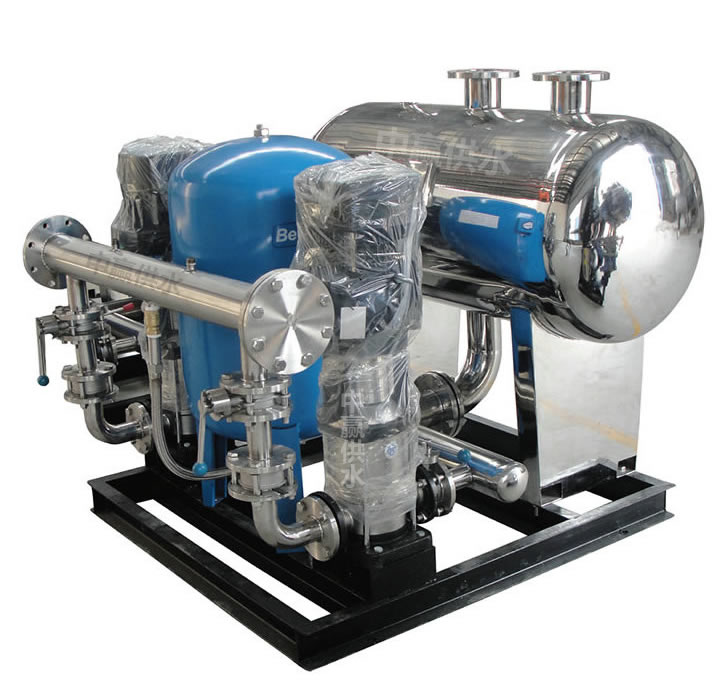

高樓建筑無負壓穩流給水設備各部分的作用有哪些？
高樓建筑無負壓穩流給水設備各部分的作用有哪些？
動力部分：儲壓罐根據系統壓力的消長自動儲存壓力及釋放壓力，水泵接受變頻控制柜調節與控制，按其指令增壓、減壓、保壓。
控制部分：變頻控制柜采集壓力變送器的信號及水位控制儀的水位信號，并與預先設定的信號進行比較，得出偏差值，根據偏差值的大小與性質，發出增頻、降頻、休眠、啟泵、停泵指令，對高樓建筑施32的作業面實施恒壓供水。
管閥部分：連接或阻斷流體系統，使各單元保持相對獨立，保證高樓建筑施工用水沿規定方向流動，方便水系統維護、保養。
本實用新型高樓建筑施工無負壓穩流給水設備的工作過程：
打開水源閥門，使水進入蓄水池，蓄水池的水位由自力式浮球閥來控制，低于設定水位時，該閥自動上水，水池水位達到設定上限時，停止進水。
當水源停止供水，蓄水池水位下降至用水下限時，水位控制儀自動切斷變頻控制柜二次控制回路，水泵停止抽水，使水泵得到低水位保護。
1頻操作：接通電源，電源指示燈亮，將轉換開關旋至“工頻”位置，按下啟動按鈕，水泵開始轉動，運行指示燈亮，同時水壓阻尼器將瞬間傳至壓力變送器的正向水錘阻尼，壓力變送器壓力指示緩慢上升，按下停止按鈕，水泵停止運轉，同樣水壓阻尼器將瞬間傳至壓力變送器負向水錘阻尼，系統停止加壓。
變頻操作：接通電源，電源指示燈亮，將轉換開關旋至“變頻”位置。當系統用水負荷較大時，系統水壓在設定壓力以下，變頻控制系統發出增頻指令，水泵加速轉動，運行指示燈亮，壓力變送器指示壓力值不斷上升；隨著用水負荷不斷減少，實測壓力值比設定壓力值大時，變頻控制系統發出降頻指令，水泵轉速減小：系統負荷很小時，維持6分鐘，水泵即進入休眠保壓狀態。
當施工作業面開啟龍頭數量急劇增加時，壓力隨即下降至設定值以下，水泵又立即蘇醒，增頻加壓，保證建筑施工作業面恒壓水的供給。
用水量很小時，水泵可不啟動，由儲壓罐釋放壓力，給作業面供水。
隨著施工樓層的增高，龍頭數量加大，系統壓力設定值也要隨之上升，為了保證建筑施工高層供水，在低樓層用水龍頭的前端應加裝減壓閥，或在高層用水時低層用水龍頭要盡量減小閥的開度，降低水頭損失，保證高層施工供水。當大樓封頂時，水壓設定值被調到最大，水泵全壓運行。
